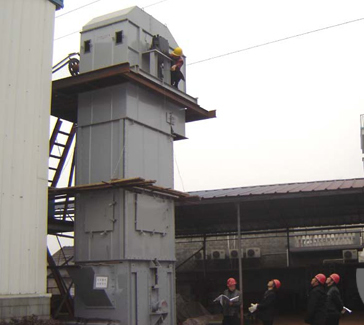

TH型环链斗式提升机产品概述:
TH型环链斗式提升机采用锻造的环形链条作为牵引构件，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便；下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，型号有TH315、TH400、TH500、TH630、TH800、TH1000等。
该机适于垂直输送松散密度小于1.5t/m³，温度不超过250℃，易于掏取的粉状、粒状、小块状的低磨琢性物料，如煤、水泥、碎石、砂、化肥、粮食等，输送高度约在4.5-40m范围内，输送量为35-395m³/h。
TH型环链斗式提升机主要特点:
1.输送量大、提升高度高、结构简单、运行平稳可靠。
2.料斗形式多，应优先选用。
3.适应性强、安装维修方便、寿命长。
4.整机体积小、转速高、确保快速均匀输送。
5、横断面上的外形尺寸较小，可使输送系统布置紧凑。
TH型环链斗式提升机工作原理:
我公司生产的TH型环链斗式提升机由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。
TH型环链斗式提升机制法和装法：
1、按料斗形状分为两种：S制法--带有深圆底形料斗；Q制法--带有浅圆底形料斗。
2、按上部区段卸料口的形式分为两种：X1 制法--带有倾斜法兰的卸料口；X2 制法--带有水平法兰的卸料口。
3、按下部区段进料口的形式分为两种：J1 制法--进料口的斜面与水平面成45度角；J2 制法--进料口的斜面与水平面成60度角。
4、按中间机壳侧面检视门的位置分为四种：K1 制法--中间机壳侧面带有下端左检视门；K2 制法--中间机壳侧面带有下端右检视门；K3 制法--中间机壳侧面带有上端左检视门；K4 制法--中间机壳侧面带有上端右检视门。
5、按中间机壳端面检视门的位置分为两种：Z1 制法--中间机壳端面带有下端检视门；Z2 制法--中间机壳端面带有上端检视门。
6、按传动装置对提升机的相对位置分为两种：左装--传动装置在左侧；右装--传动装置在右侧。
斗式提升机种类分类:
斗式提升机作为一种常用的提升设备，在得到广泛应用的同时，根据不同行业的要求也有着非常清楚的分类，按照传动结构可以分为：
(1).TD系列斗式提升机：
TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机：
TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重物料的提升。
(3).NE系列斗式提升机：
NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机：
TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被NE系列斗式提升机产品替代。
(5).TG系列斗式提升机：
TG系列斗式提升机是一种加强型胶带斗式提升机，区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机：
常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为以上型号的不同叫法和演变形式。
|
